彎線機

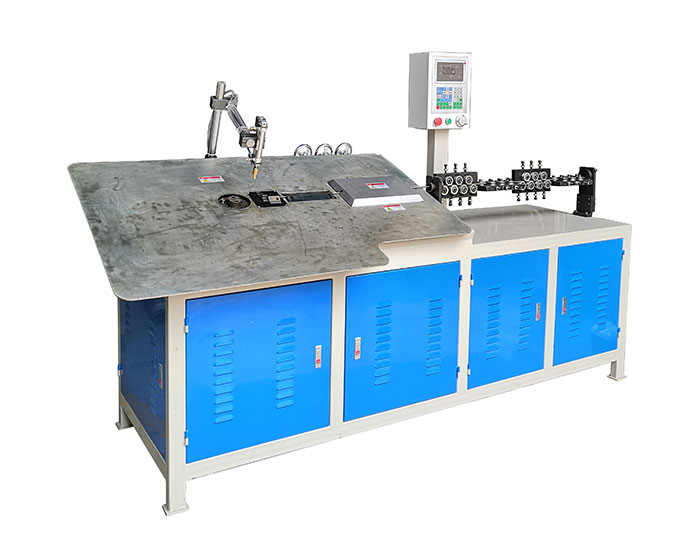

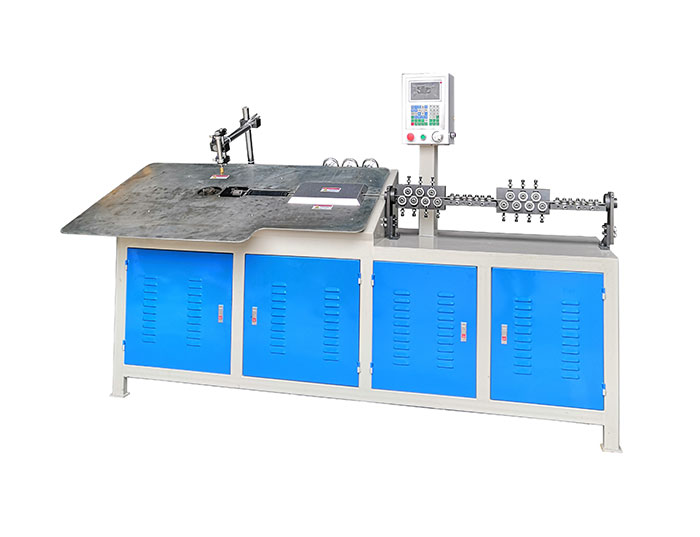

數控二維彎線機

適用于鐵線、不銹鋼線以及有色金屬線材

節能無排

普工可用

快速成型

經久耐用

產品簡述：

數控二維彎線機又稱2D自動線材成型機，是我司根據市場需求設計制造的一種平面二維的線材彎曲成形機。用于各種不同規格的線材、不同形狀的彎曲成形加工。采用伺服送線和彎線，采用液壓切斷，在保證加工精度的同時，大幅度增加了出品速度，有效的提高了生產效率。進線工位及折彎頭之間的距離是可調節的，因此它能夠處理在線材直徑較小的情況下的重要卷繞工序,也能完成需大型空間的折彎工作。該設備設有記憶儲存功能，儲存規范超1萬個，可對加工的程序進行保存，再次加工時只需要直接調取程序，即可完成線材的成型加工。同時本設備帶有模擬編程功能，可以手動操作送線、彎線和切斷，并實時記錄編寫程序，大大降低學習上手的難度。關鍵部位采用高品質配件，具有送線快、精度高、記憶量大、產品平整度高，操作簡單，容易上手。適用于鐵線、不銹鋼線以及有色金屬線材（圓、方、扁），彎制方、圓、六角、橢圓以及各種不規則平面形狀。

立即咨詢立即咨詢

咨詢熱線：

13923207342(微信同號)、13143577990(微信同號)

產品詳情
其他產品

視頻展示

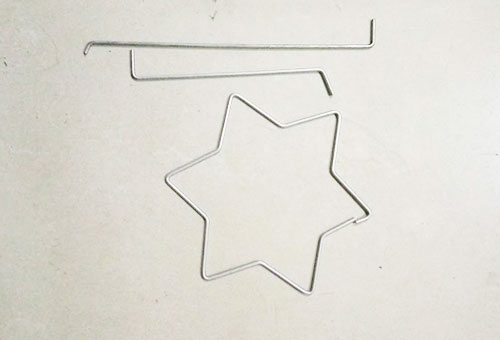

樣品展示

樣品
樣品
樣品
樣品
樣品
樣品
樣品
樣品
樣品

產品優勢

廠家直銷，物美價廉

廠家直銷，物美價廉
伺服電機驅動送線

伺服電機驅動送線，精確度更高，送線平穩，快速準確
模擬編程功能

帶有模擬編程功能，可以實時記錄編寫程序，大大降低學習上手的難度
全自動生產

可設置產品數量，打完即會自動停止
應用廣泛

可用于各種不同規格的線材、不同形狀的彎曲成形加工

性能特征

1、采用微電腦控制器，系統成熟完善，反應迅速。
2、采用伺服送線和彎線，采用液壓切斷，在保證加工精度的同時，大幅度增加了出品速度，有效的提高了生產效率。
3、帶有模擬編程功能，可以手動操作送線、彎線和切斷，并實時記錄編寫程序，大大降低學習上手的難度。
4、可設置產品數量，打完即會自動停止，并裝有呼叫功能。
5、設有自動卸荷，降低液壓元件受壓時間，有利于延長其使用壽命。
6、送線輪、切刀、線嘴內模、外模等采用優質合金鋼，并通過真空熱處理，耐磨性強，使用壽命大大提升。

基本參數

品名	Product Name	數控二維彎線機
型號	Model	2DWX2-6	2DWX3-8	2DWX5-12	2DWX7-14
額定電壓	Rated Voltage	380V,3 Phase,50/60Hz	380V,3 Phase,50/60Hz	380V,3 Phase,50/60Hz	380V,3 Phase,50/60Hz
總電機功率	Motor Power	6.0kW	6.5kW	10.1kW	13.8kW
送線電機功率 (伺服)	Feeding Motor Power	2.3kW	2.3kW	3.8kW	4.5kW
彎線電機功率 (伺服)	Bending Motor Power	1.0kW	1.5kW	2.1kW	3.8kW
切線電機功率 (液壓)	Cutting Motor Power	2.7kW	2.7kW	4.2kW	5.5kW
線徑范圍	Suitable Wire Thickness	2-6mm	3-8mm	5-12mm	7-14mm
最大送線速度	Max Feed Speed	80m/min	65m/min	50m/min	50m/min
最大彎線速度	Max Bending Speed	0.4s/90°	0.5s/90°	0.6s/90°	0.6s/90°
送線精度	Feeding Accuracy	±0.1mm	±0.1mm	±0.1mm	±0.1mm
折彎精度	Bending Accuracy	±0.1°	±0.1°	±0.1°	±0.1°
最大送線長度	Max Feed Length	無限長	無限長	無限長	無限長
軸數	Number of Axles	2軸	2軸	2軸	2軸
工序儲存量	Program Storage	1萬組以上	1萬組以上	1萬組以上	1萬組以上
切斷方式	Cutting Way	剪刀式	剪刀式	剪刀式	剪刀式
控制系統	Control System	拓普康 SM208A	拓普康 SM208A	拓普康 SM208A	拓普康 SM208A
工作臺面尺寸	Woking Table Size	150*100cm	150*100cm	175*110cm	175*110cm
包裝體積	Packing Dimension	290105160cm	290105160cm	335120160cm	335120160cm
重量	Weight	1000kg	1050kg	1500kg	1600kg

咨詢熱線(微信同號)：

139-2320-7342 131-4357-7990
